不銹鋼可以粉末冶金加工嗎？答案是可以的。粉末冶金不銹鋼可制成零件。將在感應(yīng)爐內(nèi)熔煉成的不銹鋼水由噴嘴漏孔流出，用高壓水進(jìn)行霧化，冷凝后得到不銹鋼粉末。粉末經(jīng)脫水、干燥、分級、退火等工序處理，水霧化不銹鋼粉末的松裝密度為2．5～3．2g/cm。在550～830MPa壓力下壓制成形。壓坯在露點為-45～-50℃的氫氣或分解氨氣氛中燒結(jié)。也可采用真空燒結(jié)，燒結(jié)溫度為1120～1150℃。當(dāng)需要較好的力學(xué)性能和耐腐蝕性能時，要采用高達(dá)1315C的燒結(jié)溫度。

1、304不銹鋼粉末冶金

304不銹鋼粉末冶金加工，具有良好的無磁、抗腐蝕性、綜合性能非常好。

2、316不銹鋼粉末冶金

可以添加Mo元素，讓316不銹鋼生產(chǎn)出來的粉末冶金產(chǎn)品耐腐蝕性、耐高溫等性能有較大提升。

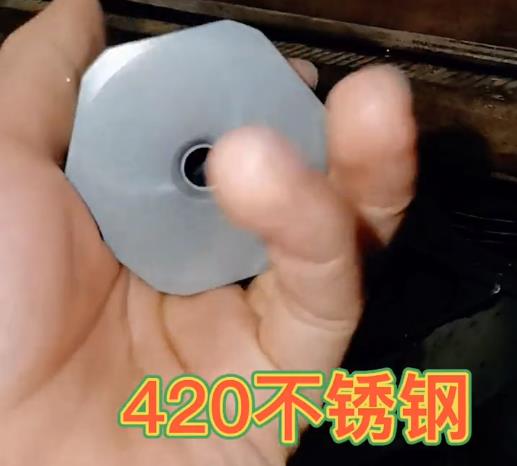

3、420不銹鋼粉末冶金

420不銹鋼具有弱磁性能，具有一定的耐磨性和抗腐蝕性，而且硬度很高。

以上三種就是常用的粉末冶金不銹鋼材質(zhì)，不銹鋼材質(zhì)用粉末冶金加工技術(shù)來做，能補充傳統(tǒng)加工技術(shù)的缺點，可減少合金元素偏析，提高粉末冶金生產(chǎn)零件性能，少切削少機(jī)加工，節(jié)約原材料，降低生產(chǎn)成本。

粉末冶金不銹鋼可制成鋼材。將不銹鋼水用高壓氮氣霧化成粉末，粉末顆粒呈球狀，松裝密度約4．8g/cm，粉末氧含量小于100×10。也可用旋轉(zhuǎn)電極制粉法生產(chǎn)球狀不銹鋼粉末，氧含量為(40～70)×10。將這些不銹鋼粉末裝入包套內(nèi)，抽真空密封后，在5kPa壓力下冷等靜壓制，繼而在1050℃、2kPa壓力下熱等靜壓致密化成材。也可將冷等靜壓坯在1200℃溫度下熱擠壓成致密棒、管材。與普通的鑄鍛不銹鋼材比較，粉末治金不銹鋼材的鎳、鉻和鉬元素的偏析小，晶粒度細(xì)小得多，硫化物夾雜細(xì)小并均勻分布。所以改善了力學(xué)性能和耐腐蝕性能。

粉末冶金不銹鋼的牌號主要有1Crl3、2crl3、1Crl7Mo、00Cr18Nil0、00Cr17Nil4M02、OCrl7N14Cu4Nb等。在海上作業(yè)的惡劣環(huán)境下，為提高耐腐蝕性和強(qiáng)度，采用高鉬、高鎳、含氮、含錳的特殊不銹鋼。但是，這種鋼的熱加工性差，焊接時易形成熱裂紋。為克服這些缺點，采用粉末冶金熱等靜壓或熱擠工藝直接制得各向同性、無偏析的粉末冶金不銹鋼法蘭盤、鋼管和其他零件。
